กรอกข้อมูลครั้งเดียว ได้แบบครบชุด

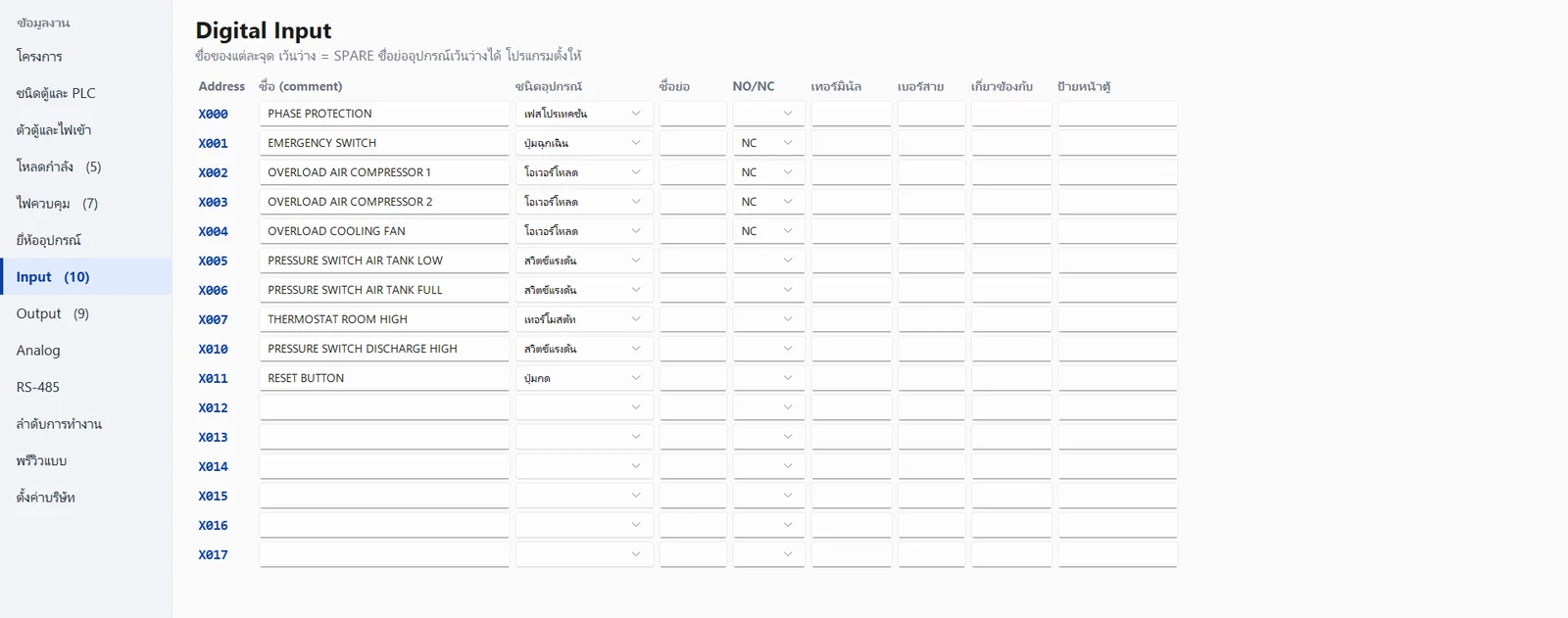

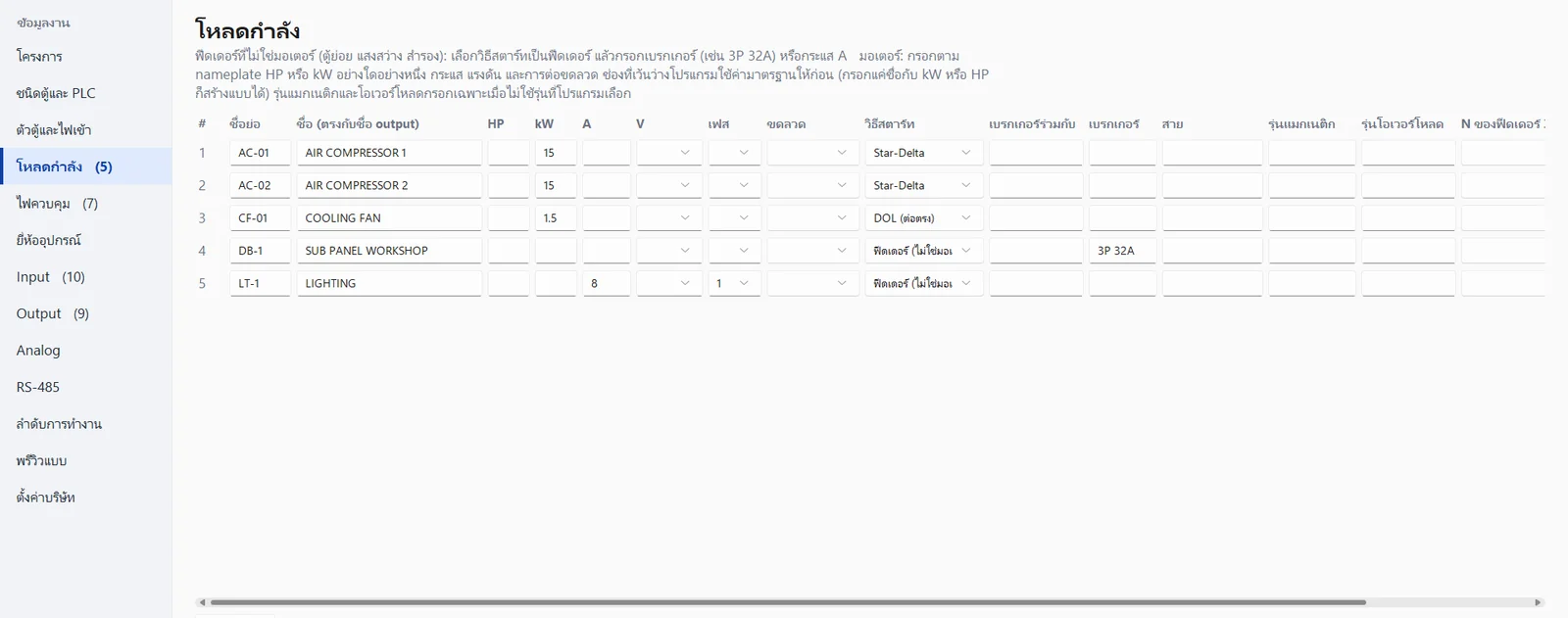

กรอกข้อมูลโครงการ ชนิดตู้ (PLC หรือรีเลย์) ไฟเข้า โหลดมอเตอร์ (DOL, Star-Delta, VSD, Feeder) และตาราง I/O พร้อมเบอร์เทอร์มินัลและเบอร์สาย วางจาก Excel หรือนำเข้า / ส่งออก xlsx ได้
ผลลัพธ์: แบบตู้ควบคุมไฟฟ้าครบชุด (DXF / PDF)

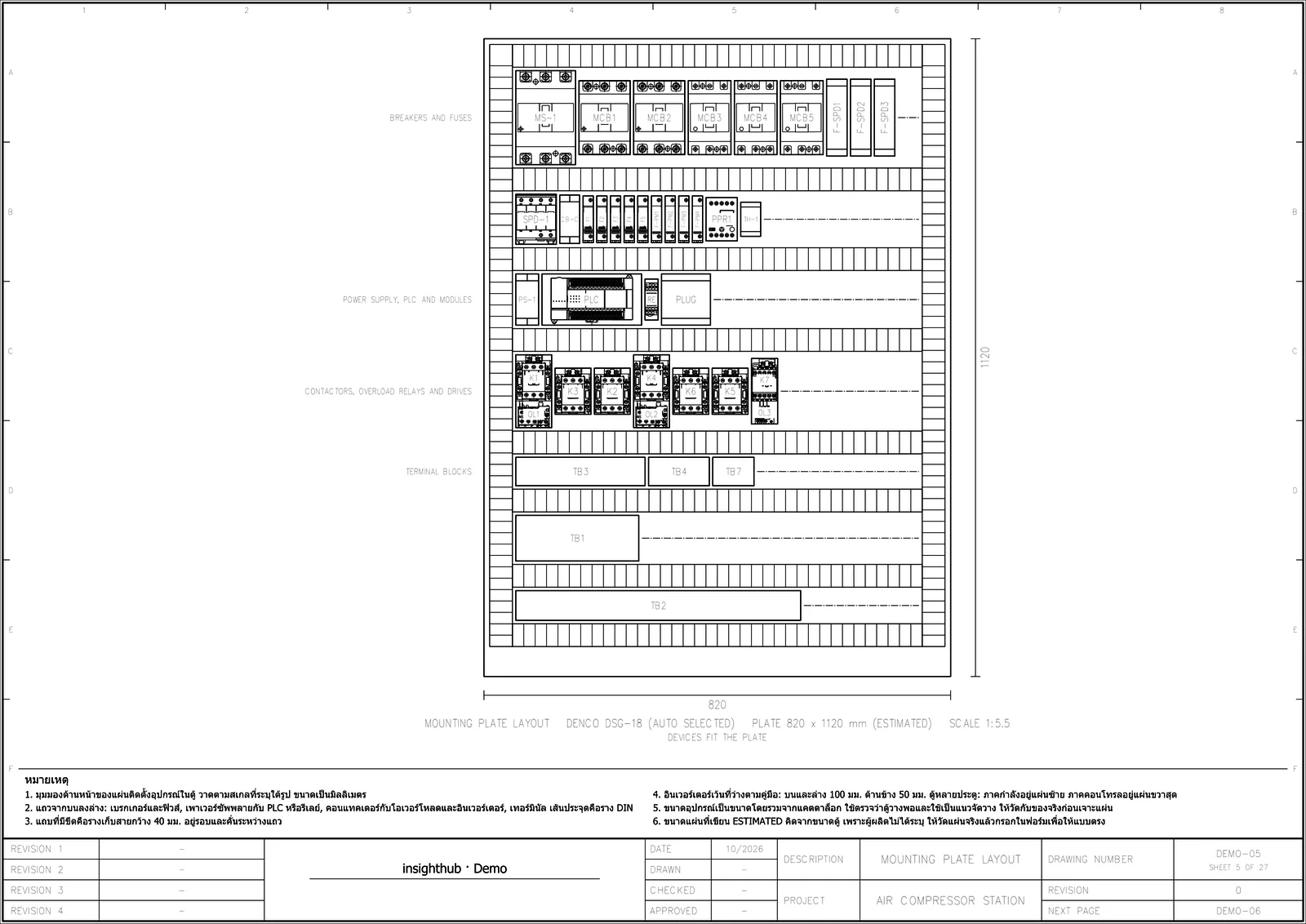

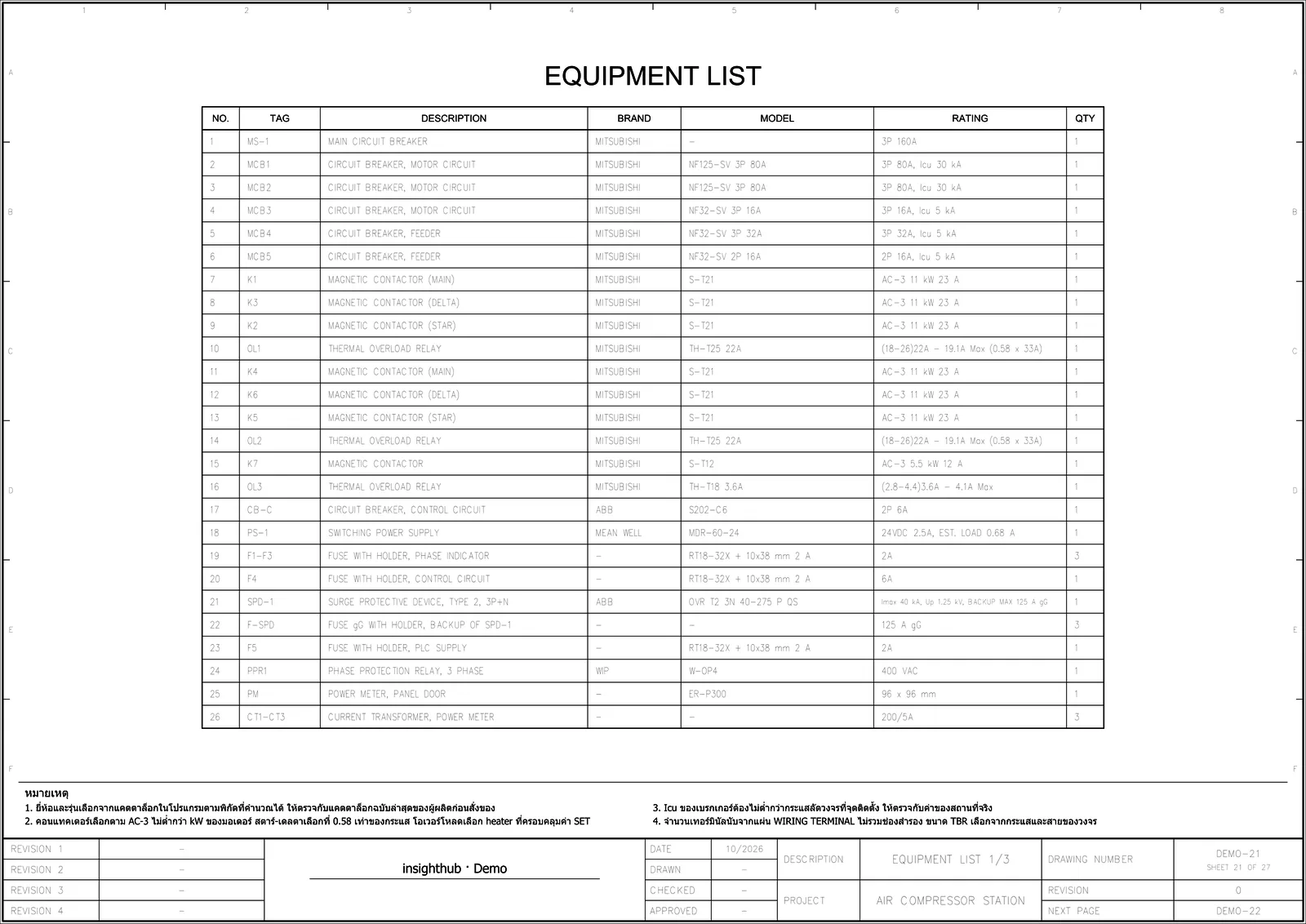

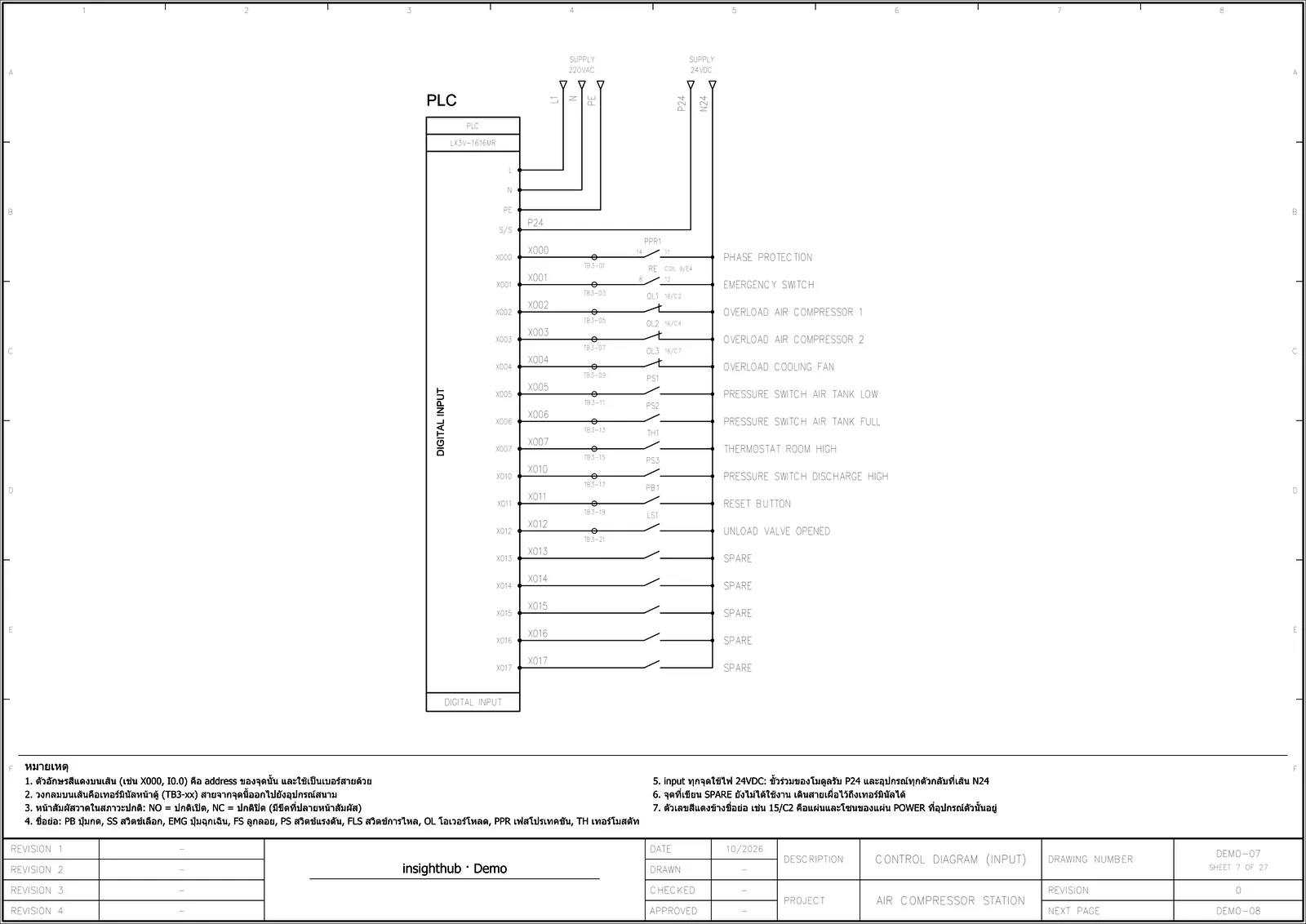

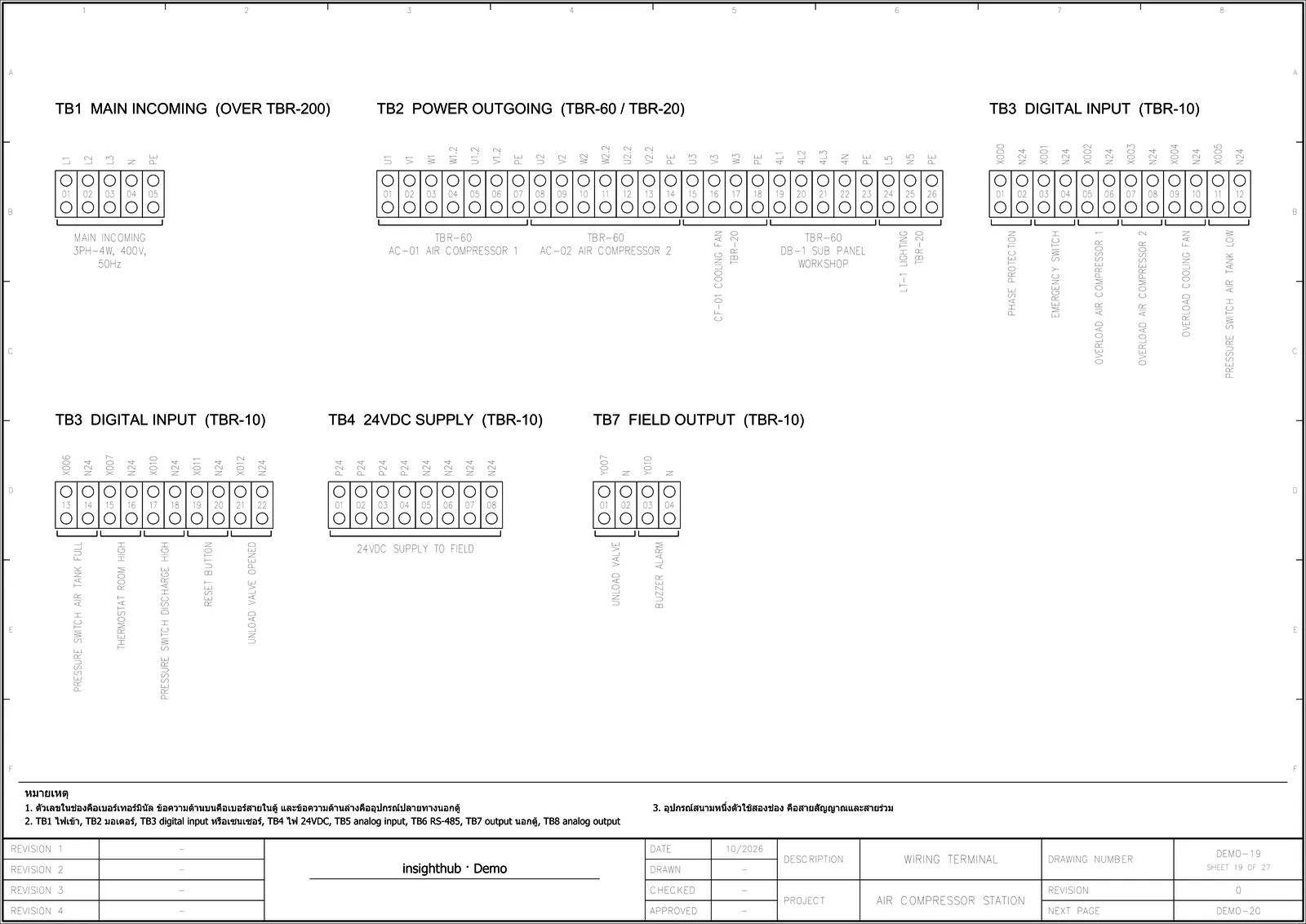

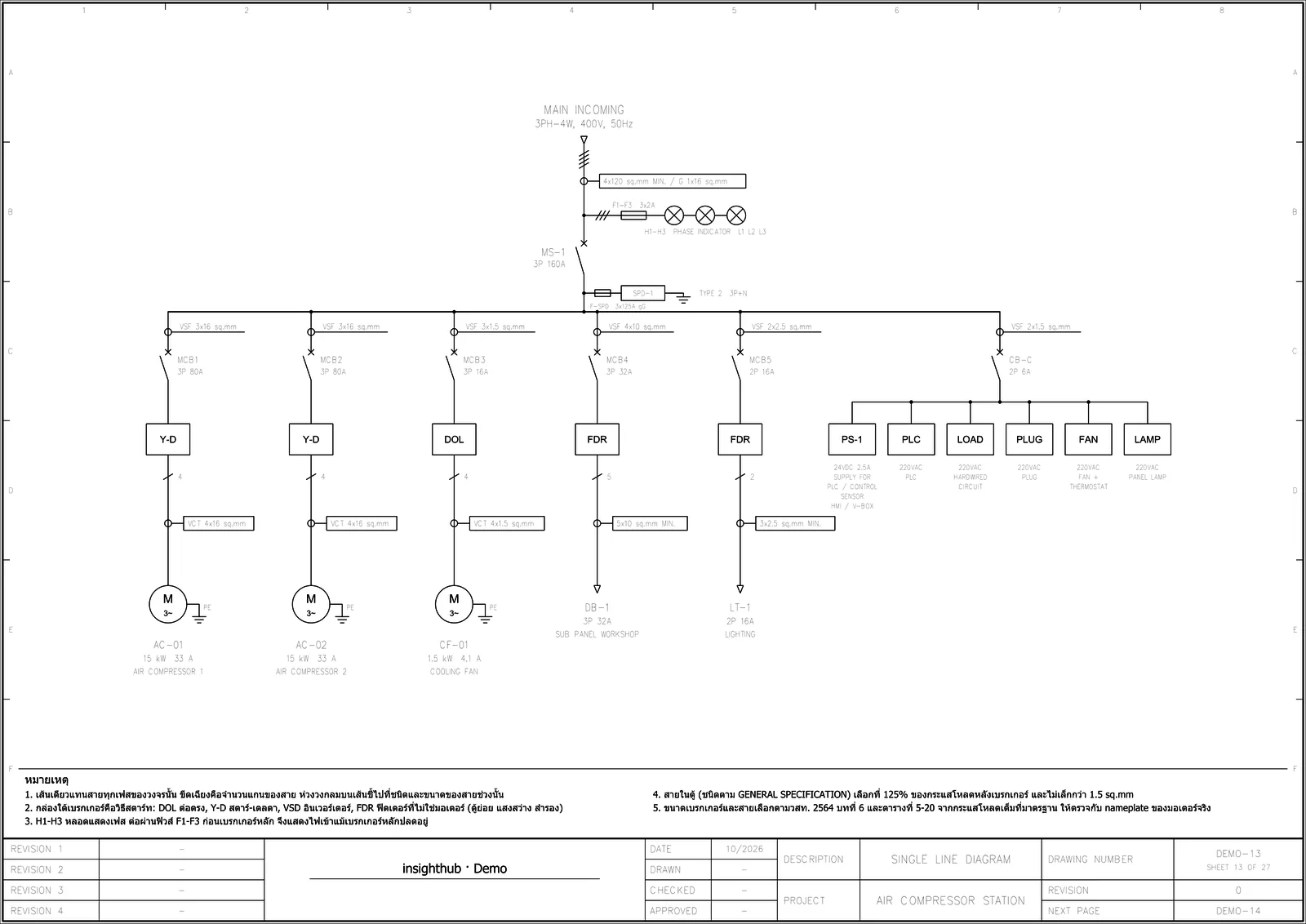

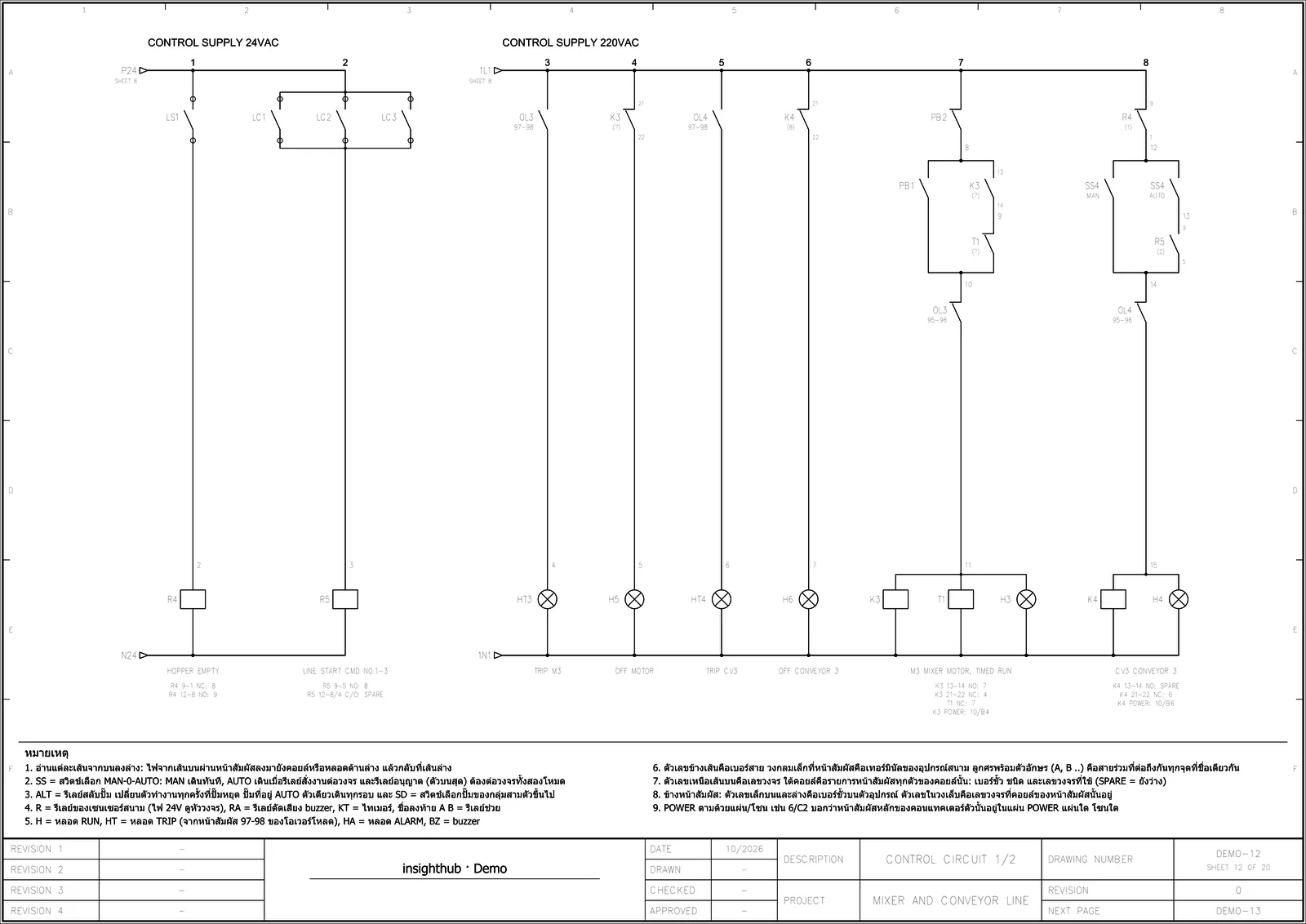

ใบปะหน้า สารบัญ ผังหน้าตู้ ผังแผ่นติดตั้งอุปกรณ์ การต่อ PLC และ I/O วงจรรีเลย์ Single Line วงจรกำลัง ตารางโหลด เทอร์มินัล ตารางสายไฟ รายการอุปกรณ์ ป้ายชื่อ ค่าตั้ง ลำดับการทำงาน และดัชนีอุปกรณ์
จุดเด่นทางวิศวกรรม

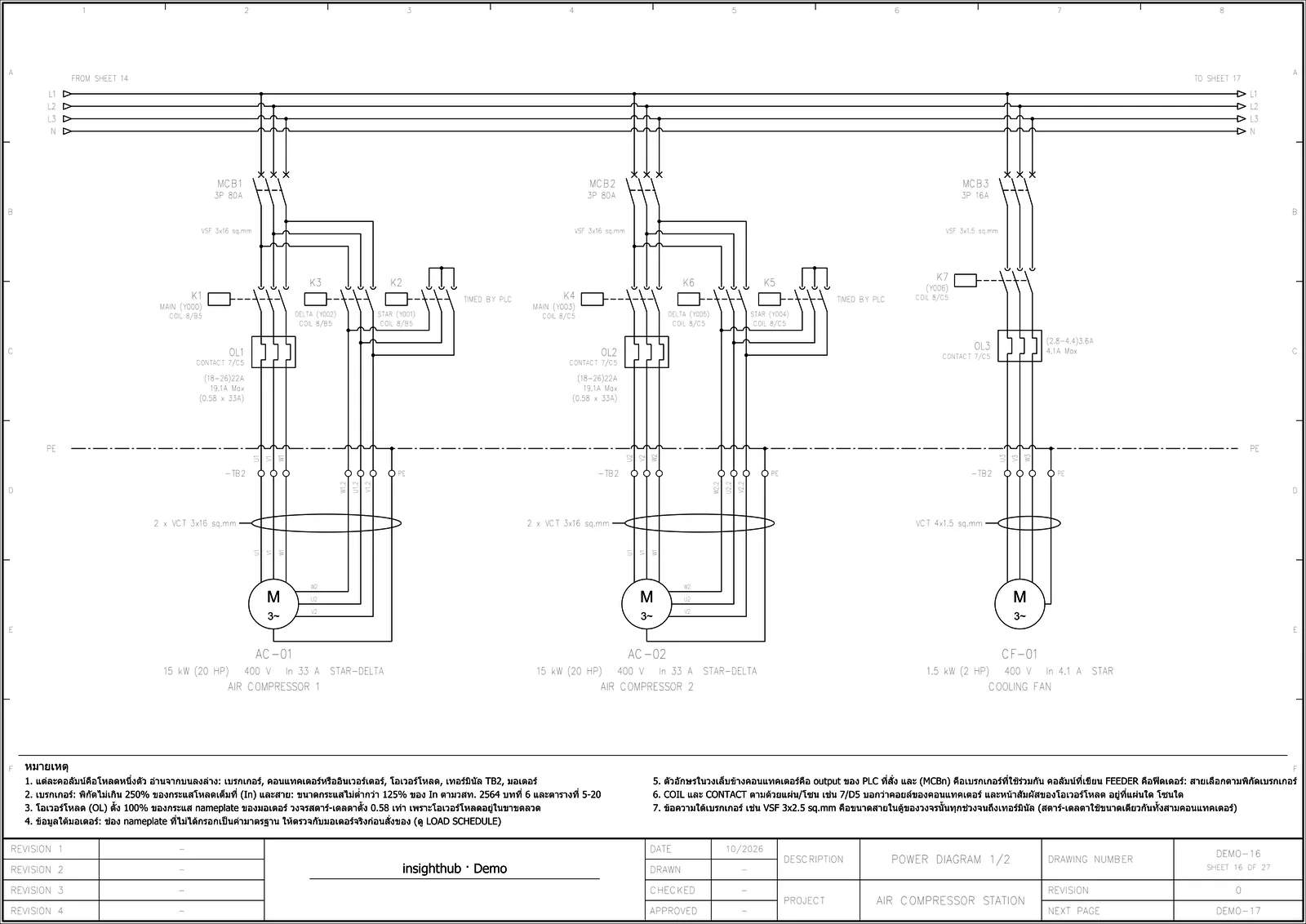

- เลือกขนาดเบรกเกอร์ สายไฟ คอนแทคเตอร์ และโอเวอร์โหลดตามมาตรฐาน มอก. 2564 (Star-Delta ตั้งโอเวอร์โหลดที่ 0.58 × In)
- เลือกขนาดตู้อัตโนมัติ และตรวจว่าอุปกรณ์ใส่แผ่นติดตั้งได้จริง
- เติมอุปกรณ์ป้องกันที่จำเป็นให้เอง เช่น ฟิวส์สำรองหน้า SPD เมื่อเบรกเกอร์หลักเกินพิกัดที่ผู้ผลิตกำหนด
- อ้างอิงข้ามหน้า (คอยล์ ↔ หน้าสัมผัส) ดัชนีอุปกรณ์ ตาราง Revision โน้ตไทย / อังกฤษ
- จำลองการทำงานวงจรรีเลย์ (logic + timer) พร้อมบันทึกกรณีทดสอบ
PLC และ AI
รองรับ WECON LX3V, Mitsubishi FX3 และ Siemens S7-1200 แยกเป็นโปรไฟล์ตามยี่ห้อ ช่วยเขียนโปรแกรม PLC (Instruction List + comment) ด้วย AI โดยหยุดให้คนตรวจก่อนนำไปใช้ทุกครั้ง
เทคโนโลยี
Python · tkinter (Windows .exe) · DXF / PDF · PyMuPDF
ภาพทั้งหมดจากงานตัวอย่าง (ห้องเครื่องอัดอากาศ) ข้อมูลสมมติ
